Thông tin chi tiết sản phẩm:
|
Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
Điểm nổi bật: | Bộ mã hóa tuyến tính CNC tuyến tính thủy tinh,Bộ mã hóa tuyến tính CNC tuyến tính thủy tinh 1um |

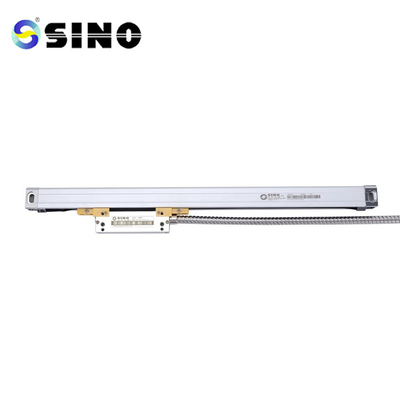

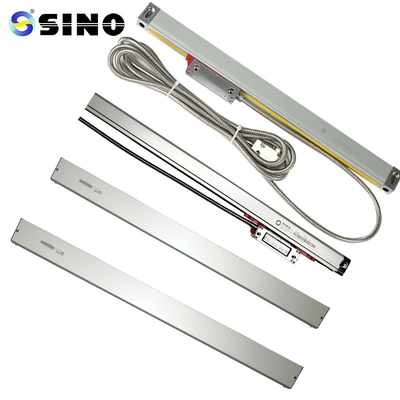

5um / 1um / 0,5um SINO KA500 Thang đo tuyến tính thủy tinh Thang đo mã hóa tuyến tính CNC cho đầu đọc kỹ thuật số
KA-500 là một bộ mã hóa nhỏ được thiết kế đặc biệt cho máy công cụ có độ trễ thấp.
kích thước cài đặt và không gian hoạt động nhỏ.Nó có thể đáp ứng nhu cầu của những khách hàng đó
những người có yêu cầu cho vị trí.Chiều dài là 70 ~ 470mm.
Gói hàng bao gồm:
Thước thủy tinh, 1 cái, KA500-470mm
Có sẵn độ phân giải 0,5/1/5 m.
Độ dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp dựa trên nhu cầu của người tiêu dùng. (Chiều dài: 70-470mm)
Người mẫu | L0 | L1 | L2 | Người mẫu | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước của lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
hướng dẫn điều hành
1. Trước khi sử dụng, người dùng phải đọc Mô tả chung, Cân nhắc về an toàn và
tất cả nội dung trong Chương 1 ~ 3.
2. Ngoại trừ Mô tả chung, Cân nhắc về an toàn và tất cả nội dung trong
Chương 1 ~ 3, các kỹ thuật viên lắp đặt, kiểm tra và sửa chữa phải kỹ lưỡng
hiểu tất cả nội dung trong Chương 4~5.
3. Hướng dẫn vận hành này chỉ áp dụng cho dòng KA tích hợp của SINO
bộ mã hóa tuyến tính.
4. Vui lòng đọc các Cân nhắc về An toàn bên dưới.Đó là thông tin quan trọng liên quan đến
sử dụng an toàn bộ mã hóa tuyến tính của bạn.
Thông tin chi tiết:
Tất cả các thang đo tuyến tính sẽ được kiểm tra trước khi giao hàng.Đây là mẫu báo cáo thử nghiệm của cân.
