Thông tin chi tiết sản phẩm:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| Điểm nổi bật: | Thang đo tuyến tính thủy tinh mã hóa quang học,thang đo tuyến tính thủy tinh để đọc kỹ thuật số |
||

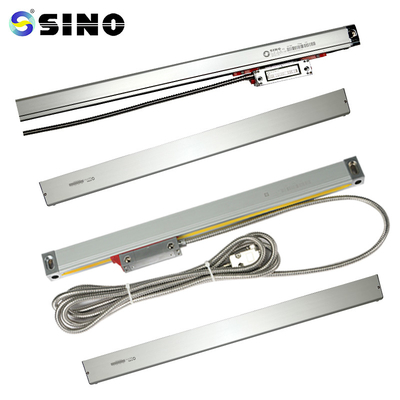

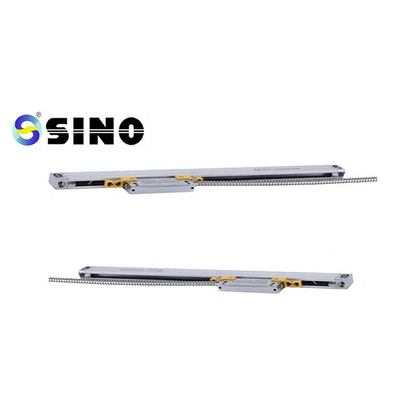

Bộ mã hóa quang học SINO KA500 Thang đo tuyến tính thủy tinh Thang đo mã hóa tuyến tính CNC cho đầu đọc kỹ thuật số
KA-500 là một bộ mã hóa nhỏ được tạo riêng cho các máy công cụ có khu vực làm việc và lắp đặt hạn chế.Khách hàng có nhu cầu cụ thể về vị trí có thể được đáp ứng nhu cầu của họ.Kích thước là 70 mm x 470 mm.
Gói hàng bao gồm:
Thước thủy tinh, 1 cái, KA500-470mm
Có sẵn độ phân giải 0,5/1/5 m.
Độ dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp dựa trên nhu cầu của người tiêu dùng. (Chiều dài: 70-470mm)
| Người mẫu | L0 | L1 | L2 | Người mẫu | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước của lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
hướng dẫn điều hành
Người dùng được yêu cầu đọc Mô tả chung, Cân nhắc về an toàn và
toàn bộ nội dung của Chương 1 3.
2. Ngoài Mô tả chung, Cân nhắc về An toàn và toàn bộ thông tin trong
Các kỹ thuật viên lắp đặt, kiểm tra và sửa chữa phải tuân thủ cẩn thận từ Chương 1 đến Chương 3.
hiểu mọi phần của Chương 4–5.
3. Chỉ các mạch tích hợp sê-ri KA của SINO mới được áp dụng các hướng dẫn vận hành này.
bộ mã hóa tuyến tính.
Vui lòng dành chút thời gian để đọc các cân nhắc về an toàn dưới đây.Nó chứa các chi tiết quan trọng về
sử dụng bộ mã hóa tuyến tính của bạn một cách an toàn.
Thông tin chi tiết:
Tất cả các thang đo tuyến tính sẽ được kiểm tra trước khi giao hàng.Đây là mẫu báo cáo thử nghiệm của cân.
