Thông tin chi tiết sản phẩm:
|
Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
Điểm nổi bật: | Bộ mã hóa tỷ lệ tuyến tính 5um,Bộ mã hóa tỷ lệ tuyến tính có chiều dài hành trình 120mm |

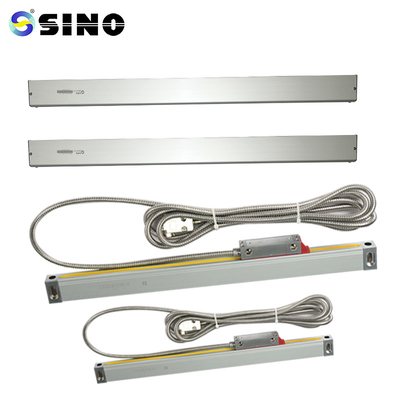

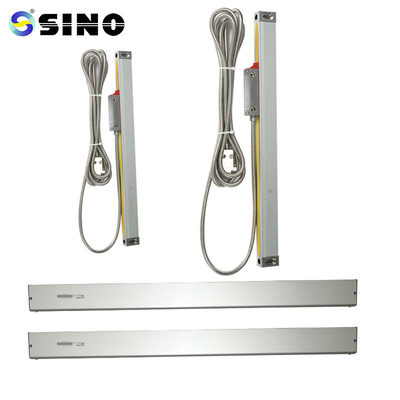

Bộ mã hóa thang đo tuyến tính quang 5um 120mm Chiều dài hành trình cho máy tiện hệ thống đọc kỹ thuật số 3 trục 2 trục
Bộ mã hóa mini KA-500 được thiết kế đặc biệt cho các máy công cụ có không gian lắp đặt và vận hành hạn chế.Có thể đáp ứng nhu cầu của những khách hàng có tiêu chí về vị trí.Chiều dài là 70 x 470 mm.
Gói hàng bao gồm:
Lưới tỷ lệ tuyến tính, 1 mảnh, KA500-120mm
Có sẵn độ phân giải 0,5/1/5 m.
Độ dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp dựa trên nhu cầu của người tiêu dùng. (Chiều dài: 70-470mm)
Người mẫu | L0 | L1 | L2 | Người mẫu | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước của lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Hướng dẫn vận hành
Người dùng cần đọc Mô tả chung, Cân nhắc về an toàn và
toàn bộ nội dung Chương 1 3.
2. Ngoài Mô tả chung, Cân nhắc về an toàn và tất cả thông tin trong
Các chuyên gia phải tỉ mỉ làm theo các Chương 1 đến 3 để lắp đặt, kiểm tra và sửa chữa.
hiểu từng và mọi ý tưởng từ chương 4-5.
Hướng dẫn vận hành này chỉ bao gồm sê-ri mạch tích hợp SINO KA.
được mã hóa tuyến tính.
4. Vui lòng xem lại lời khuyên an toàn được liệt kê bên dưới.Nó bao gồm các chi tiết quan trọng liên quan đến
Sử dụng an toàn bộ mã hóa tuyến tính của bạn.
Thông tin chi tiết:
Tất cả các thang đo tuyến tính sẽ được kiểm tra trước khi giao hàng.Đây là mẫu báo cáo thử nghiệm của cân.
