Thông tin chi tiết sản phẩm:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| Điểm nổi bật: | Đầu đọc kỹ thuật số quy mô tuyến tính 120MM cho máy tiện,Đầu đọc kỹ thuật số quy mô tuyến tính |
||

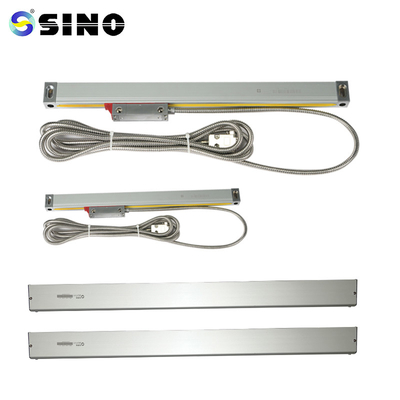

SINO KA300-120MM-5UM Chỉ số đọc kỹ thuật số quy mô tuyến tính nhỏ cho máy phay khoan tiện nhỏ
Bộ mã hóa mini KA-500 được tạo riêng cho máy công cụ có không gian lắp đặt và vận hành hạn chế.Khách hàng có yêu cầu về vị trí có thể được đáp ứng nhu cầu của họ.Kích thước là 70 x 470 mm.
Gói hàng bao gồm:
Lưới tỷ lệ tuyến tính, 1 mảnh, KA500-170mm
Có độ phân giải 0,5um/1um/5um.
Tùy thuộc vào yêu cầu của khách hàng, có thể cung cấp độ dài bộ mã hóa tùy chỉnh (L0). (Chiều dài: 70-470mm)
| Người mẫu | L0 | L1 | L2 | Người mẫu | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước của lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Hướng dẫn vận hành
Người dùng phải xem qua Mô tả chung, Cân nhắc về an toàn và
toàn bộ nội dung Chương 1 3.
2. Ngoài Mô tả chung, Cân nhắc về an toàn và tất cả dữ liệu trong
Các chương từ 1 đến 3 phải được các chuyên gia tuân thủ cẩn thận khi lắp đặt, thử nghiệm và bảo trì.
hiểu mọi khái niệm đơn lẻ từ chương 4-5.
Hướng dẫn vận hành này chỉ đề cập đến sê-ri mạch tích hợp SINO KA.
được mã hóa tuyến tính.
4. Vui lòng đọc các khuyến nghị an toàn được cung cấp bên dưới.Nó chứa thông tin cần thiết về
Sử dụng bộ mã hóa tuyến tính của bạn một cách cẩn thận.
Thông tin chi tiết:
Tất cả các thang đo tuyến tính sẽ được kiểm tra trước khi giao hàng.Đây là mẫu báo cáo thử nghiệm của cân.
