Thông tin chi tiết sản phẩm:
|
| Tên mục: | Bộ mã hóa tuyến tính SINO KA500-170mm | Ứng dụng: | Cảm biến quang học tuyến tính 5um |
|---|---|---|---|
| Cách sử dụng: | Cảm biến vị trí mở rộng | Chiều dài tùy chỉnh: | 70mm/120mm/170mm/220mm |
| Chiều dài: | 320mm/370mm/420mm/470mm | Vật liệu: | nhôm |
| Chức năng: | EDM/Máy tiện/Mài/Máy khoan/Máy CNC | Nghị quyết: | 0,5μm/1μm/5μm |
| Làm nổi bật: | Bộ công cụ DRO 2 trục kỹ thuật số LCD,Bộ công cụ DRO 2 trục tỷ lệ tuyến tính |
||

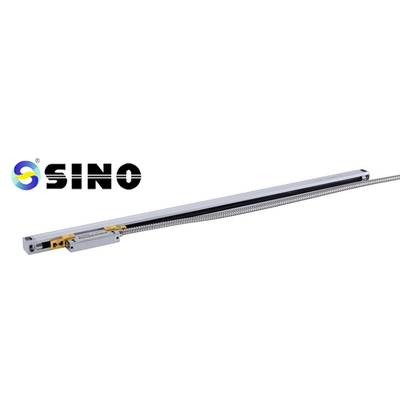

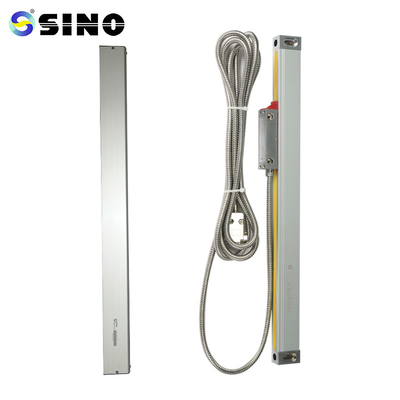

Bộ dụng cụ DRO 2 trục LCD Màn hình đọc kỹ thuật số Màn hình cảm biến quang học thang đo tuyến tính 5um Thước thủy tinh cho máy phay tiện
Được thiết kế đặc biệt cho các máy công cụ có không gian lắp đặt và vận hành hạn chế là bộ mã hóa mini KA-500.Yêu cầu vị trí từ khách hàng có thể được cung cấp.Kích thước là 70 x 470 mm.
Gói hàng bao gồm:
Lưới tỷ lệ tuyến tính, 1 mảnh, KA500-170mm
Có độ phân giải 0,5um/1um/5um.
Tùy thuộc vào yêu cầu của khách hàng, có thể cung cấp độ dài bộ mã hóa tùy chỉnh (L0). (Chiều dài: 70-470mm)
| Người mẫu | L0 | L1 | L2 | Người mẫu | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước của lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Hướng dẫn vận hành
Người dùng cần đọc Mô tả chung, Cân nhắc về an toàn và
toàn bộ nội dung Chương 1 3.
Ngoài các Cân nhắc về An toàn, Mô tả Chung và tất cả thông tin trong
Để cài đặt, thử nghiệm và bảo trì, các chuyên gia phải tuân thủ chặt chẽ từ Chương 1 đến Chương 3.
hiểu từng và mọi ý tưởng từ chương 4-5.
Sê-ri mạch tích hợp SINO KA là những mạch duy nhất được đề cập trong sổ tay vận hành này.
mã hóa tuyến tính.
4. Vui lòng xem lại lời khuyên an toàn được liệt kê bên dưới.Nó bao gồm các chi tiết quan trọng liên quan đến
Hãy cẩn thận khi sử dụng bộ mã hóa tuyến tính của bạn.
Thông tin chi tiết:
Tất cả các thang đo tuyến tính sẽ được kiểm tra trước khi giao hàng.Đây là mẫu báo cáo thử nghiệm của cân.
