Thông tin chi tiết sản phẩm:
|
| Tên mặt hàng: | Bộ mã hóa tuyến tính SINO KA500-120mm | Ứng dụng: | Bộ đếm đọc kỹ thuật số cho lưới |
|---|---|---|---|
| Cách sử dụng: | Bộ đếm đọc kỹ thuật số của Grateds | Chiều dài tùy chỉnh: | 320mm/370mm/420mm/470mm |
| Chiều dài: | 70mm/120mm/170mm/220mm | Vật liệu: | Nhôm |
| Chức năng: | Máy EDM/Tiện/CNC/Máy Mài/Máy Khoan | Nghị quyết: | 0,5μm/1μm/5μm |

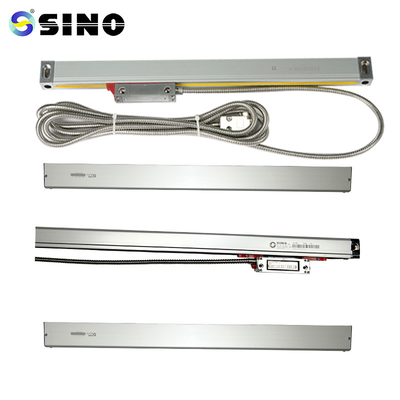

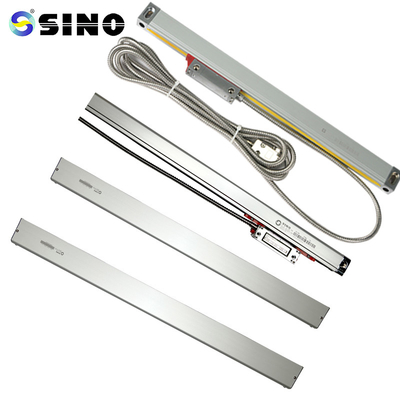

Đọc số quy mô tuyến tính nhỏ cho máy xay khoan xoắn xoắn (KA500-120MM-5UM)
Được thiết kế đặc biệt cho máy công cụ với không gian lắp đặt và hoạt động hạn chế là bộ mã hóa mini KA-500.Kích thước là 70 x 470 mm..
Bao gồm:
Mạng lưới quy mô tuyến tính KA500-120mm, 1 miếng
Một độ phân giải 0,5um / 1um / 5um có sẵn.
Độ dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp dựa trên nhu cầu của khách hàng.
| Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Hướng dẫn vận hành
Người sử dụng phải xem qua Mô tả chung, Xác nhận an toàn và
toàn bộ nội dung của Chương 1 3.
Mô tả chung, các cân nhắc an toàn và tất cả các chi tiết trong
Các chuyên gia phải tuân thủ nghiêm ngặt các chương từ 1 đến 3 khi thực hiện lắp đặt, thử nghiệm và bảo trì.
hiểu mọi khái niệm từ chương 4-5.
Hướng dẫn hoạt động này chỉ đề cập đến các mạch tích hợp SINO KA.
mã hóa đơn giản.
4Vui lòng đọc các khuyến nghị an toàn dưới đây.
Sử dụng bộ mã hóa tuyến tính của bạn một cách cẩn thận.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
