Thông tin chi tiết sản phẩm:
|
Tên mặt hàng: | Hệ thống kỹ thuật số mã hóa quang học SINO KA600-1100mm | Ứng dụng: | Bộ mã hóa tuyến tính với hệ thống đọc kỹ thuật số M Cover |
---|---|---|---|
Sử dụng: | mở rộng cảm biến vị trí | Chiều dài tùy chỉnh: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Chiều dài: | 1600mm/1700mm/1800mm/1900mm/2000mm | Vật liệu: | Nhôm |
Chức năng: | EDM/Tiện/Mài/Máy Khoan/Máy Phay | Nghị quyết: | 0,5/1/5 μm |

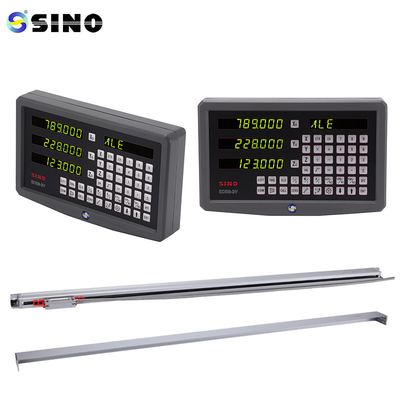

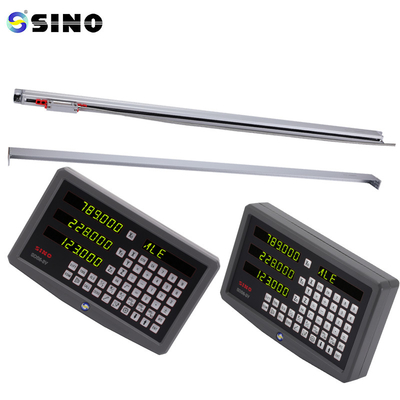

DRO Systems Grating Linear Glass Scale 5um 1um 0.5um SINO KA600-1100mm Bộ mã hóa quang học
Bao gồm:
Scale tuyến SINO KA600 là một thiết bị đo chính xác thường được sử dụng trong các ngành công nghiệp khác nhau, bao gồm gia công, sản xuất và đo lường.Nó được thiết kế để cung cấp các phép đo chính xác và đáng tin cậy của dịch chuyển tuyến tính hoặc vị trí.
Thang KA600 sử dụng một hệ thống mã hóa quang học gia tăng để xác định vị trí đầu đọc của thang.Nó thường bao gồm một cân bằng thủy tinh hoặc kim loại và một đầu đọc di chuyển dọc theo cân bằng khi vật thể đo hoặc thành phần máy di chuyểnĐầu đọc chứa một nguồn ánh sáng và một cảm biến quang điện phát hiện các trình độ hoặc dấu trên thang đo.
Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Bộ mã hóa KA-600, được thiết kế đặc biệt cho máy công cụ lớn, có tính năng trong
kích thước lớn và độ cứng tốt. hỗ trợ có thể được thêm vào bất kỳ vị trí của bộ mã hóa để
Tăng độ cứng và ổn định.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
