Thông tin chi tiết sản phẩm:
|
Tên mặt hàng: | Glass Linear Scale SINO KA600-1100mm Bộ mã hóa quang học | Ứng dụng: | Bộ mã hóa tuyến tính với M Cover |
---|---|---|---|
Sử dụng: | mở rộng cảm biến vị trí | Chiều dài tùy chỉnh: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Chiều dài: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Vật liệu: | Nhôm |
Chức năng: | EDM/Tiện/Mài/Máy Khoan/Máy Phay | Nghị quyết: | 0,5/1/5 μm |

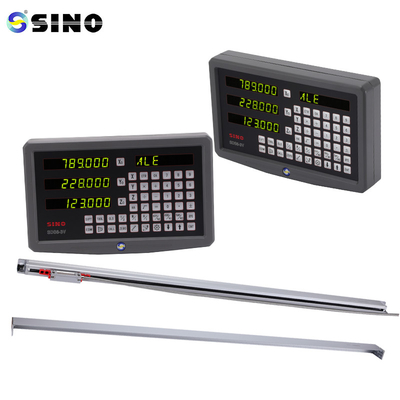

SINO KA600-1000mm Optical Encoder Độ chính xác cao Grating Glass Scale 5um 1um 0.5um
Bao gồm:
Đường kính đường KA500-1000mm, một miếng.
Có độ phân giải 0,5/1/5um.
Tùy thuộc vào yêu cầu của khách hàng, chiều dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp.
Các bậc thang thường được phân cách đồng đều và đại diện cho một gia tăng đo lường cụ thể, chẳng hạn như milimet hoặc inch.cảm biến quang điện phát hiện các lớp họcCác tín hiệu này có thể được giải thích bởi một đơn vị hiển thị kỹ thuật số hoặc một hệ thống máy tính để cung cấp phản hồi vị trí thời gian thực.
Thang KA600 sử dụng một hệ thống mã hóa quang học gia tăng để xác định vị trí đầu đọc của thang.Nó thường bao gồm một cân bằng thủy tinh hoặc kim loại và một đầu đọc di chuyển dọc theo cân bằng khi vật thể đo hoặc thành phần máy di chuyểnĐầu đọc chứa một nguồn ánh sáng và một cảm biến quang điện phát hiện các trình độ hoặc dấu trên thang đo.
Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Bộ mã hóa KA-600, được thiết kế đặc biệt cho máy công cụ lớn, có tính năng trong
kích thước lớn và độ cứng tốt. hỗ trợ có thể được thêm vào bất kỳ vị trí của bộ mã hóa để
Tăng độ cứng và ổn định.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
