Thông tin chi tiết sản phẩm:
|
| Tên mặt hàng: | Glass Linear Scale Optical Encoder SINO KA600-1200mm | Ứng dụng: | Bộ mã hóa tuyến tính với bộ đếm đọc kỹ thuật số M |
|---|---|---|---|
| Sử dụng: | mở rộng cảm biến vị trí | Chiều dài tùy chỉnh: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| Chiều dài: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Vật liệu: | Nhôm |
| Chức năng: | EDM/Tiện/Mài/Máy Khoan/Máy Phay | Nghị quyết: | 0,5/1/5 μm |

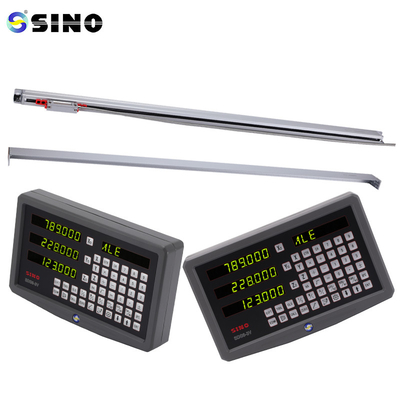

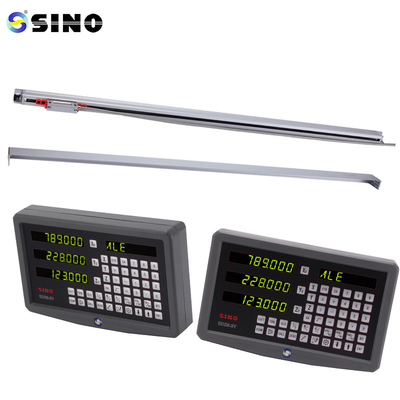

SINO KA600 1200mm 5micron TTL EIA-422-A DRO Linear Glass Scale Encoder
Bao gồm:
thang thủy tinh tuyến tính, 500×1200 mm, trong một mảnh.
Độ phân giải 0,5/1/5um có sẵn.
Độ dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp dựa trên nhu cầu của khách hàng.
Thông thường, các bậc thang được phân cách bằng nhau và biểu thị một sự gia tăng đo lường nhất định, như một milimet hoặc một inch.Các cảm biến quang điện phát hiện các lớp học như đầu đọc di chuyển dọc theo thang đoMột thiết bị hiển thị kỹ thuật số hoặc một hệ thống máy tính có thể giải mã các tín hiệu này và cung cấp phản hồi vị trí thời gian thực.
Sử dụng kỹ thuật mã hóa quang học gia tăng, vị trí đầu đọc của thang KA600 tuyến tính được thiết lập.
Thông thường, nó bao gồm một cân bằng thủy tinh hoặc kim loại và đầu đọc di chuyển dọc theo cân bằng khi bộ phận máy hoặc vật thể được đo di chuyển.Các lớp học hoặc dấu trên thang được phát hiện bởi một cảm biến quang điện và nguồn ánh sáng trong đầu đọc.
| Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Bộ mã hóa KA-600, được thiết kế đặc biệt cho máy công cụ lớn, có tính năng trong
kích thước lớn và độ cứng tốt. hỗ trợ có thể được thêm vào bất kỳ vị trí của bộ mã hóa để
Tăng độ cứng và ổn định.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
