Thông tin chi tiết sản phẩm:
|
| Tên mặt hàng: | SINO KA600-1500mm 1μM Linear Scale | Ứng dụng: | Bộ mã hóa đọc kỹ thuật số trục DRO 2/3 |
|---|---|---|---|
| Sử dụng: | mở rộng cảm biến vị trí | Chiều dài tùy chỉnh: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| Chiều dài: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Vật liệu: | Nhôm |
| Chức năng: | EDM/Tiện/Mài/Máy Khoan/Máy Phay | Nghị quyết: | 0,5/1/5 μm |

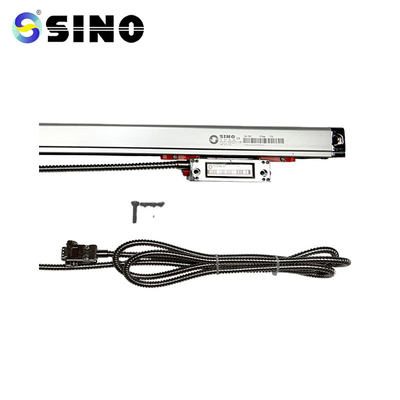

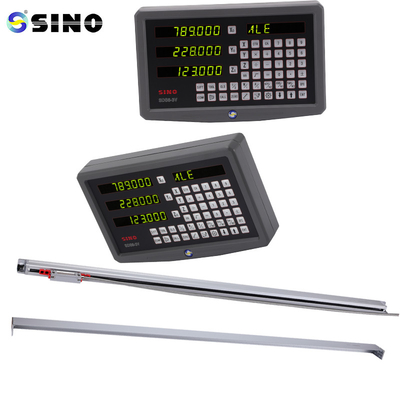

SINO KA600-1500mm 1μM Scale DRO 2/3 Axis Digital Readout Encoder Máy quay chính xác cao
Bao gồm:
thang kính tuyến tính, một mảnh, KA500-1500mm.
Độ phân giải 0,5/1/5um có sẵn.
Độ dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp dựa trên nhu cầu của khách hàng.
Nhiều cảm biến quang học hoặc cảm biến được xây dựng bên trong bộ mã hóa và được đặt xung quanh đĩa hoặc vòng.Những cảm biến này thu thập các dấu hiệu quang học và chuyển chúng thành xung điện.
Mô hình mã: Tùy thuộc vào phương pháp mã hóa được sử dụng, các dấu hiệu quang học trên đĩa mã hóa có thể có hình dạng khác nhau.Mã màu xám thường được chọn vì chúng đảm bảo rằng chỉ có một bit thay đổi giữa các vị trí lân cận, giảm thiểu khả năng mắc lỗi tại các điểm chuyển tiếp này.
Số lượng các dấu hiệu hoặc mã trên đĩa xác định độ phân giải của bộ mã hóa góc quang tuyệt đối..Trong hầu hết các trường hợp, độ phân giải được thể hiện bằng bit hoặc số lần quay (CPR).
| Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Bộ mã hóa KA-600, được thiết kế đặc biệt cho máy công cụ lớn, có tính năng trong
kích thước lớn và độ cứng tốt. hỗ trợ có thể được thêm vào bất kỳ vị trí của bộ mã hóa để
Tăng độ cứng và ổn định.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
