Thông tin chi tiết sản phẩm:
|
| Tên mặt hàng: | SINO KA600-1100mm Optical Encoder với hệ thống DRO Grating Linear Glass Scale | Ứng dụng: | Bộ mã hóa tuyến tính với hệ thống đọc kỹ thuật số M Cover |
|---|---|---|---|
| Sử dụng: | mở rộng cảm biến vị trí | Chiều dài tùy chỉnh: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
| Chiều dài: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | Vật liệu: | Nhôm |
| Chức năng: | EDM/Tiện/Mài/Máy Khoan/Máy Phay | Nghị quyết: | 1/5/0,5 μm |
| Điểm nổi bật: | Bộ mã hóa quang tuyến SINO KA600-1100mm,Bộ mã hóa quang tuyến DRO,DRO Systems Grating Linear Optical Encoder |
||

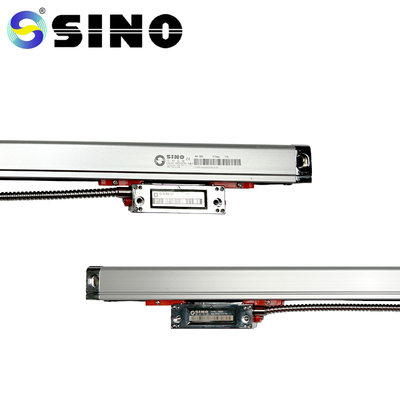

DRO Systems Grating Linear Glass Scale 5um 1um 0.5um SINO KA600-1100mm Bộ mã hóa quang học
Đặc điểm chính:
1 Đo độ phân giải cao: DRO Systems Grating Linear Glass Scale cung cấp các tùy chọn đo chính xác 5um, 1um hoặc 0.5um, cho phép các hoạt động gia công tinh chỉnh.
2 Hiệu suất đáng tin cậy: Bộ mã hóa quang SINO KA600-1100mm được biết đến với cấu trúc và độ bền mạnh mẽ, đảm bảo đọc phù hợp và chính xác theo thời gian.
3 Dễ cài đặt: Hệ thống đi kèm với tất cả các thành phần cần thiết và hướng dẫn rõ ràng để cài đặt không rắc rối.
4 Giao diện thân thiện với người dùng: Đơn vị hiển thị đọc kỹ thuật số có giao diện trực quan, giúp dễ dàng điều hướng và theo dõi các quy trình gia công.
5 Ứng dụng linh hoạt: Thích hợp cho các nhiệm vụ gia công khác nhau, bao gồm cả hoạt động mài và máy xoắn, Bộ mã hóa quang học SINO KA600-1100mm tăng độ chính xác và năng suất.
Hướng dẫn sử dụng:
Lắp đặt: Lắp đặt vững chắc DRO Systems Grating Linear Glass Scale vào máy của bạn bằng cách sử dụng các hỗ trợ lắp đặt được cung cấp.
Kết nối: Kết nối thang kính tuyến tính với bộ mã hóa quang SINO KA600 bằng các cáp được cung cấp.
Bắt nguồn: Bắt đầu thiết bị hiển thị đọc kỹ thuật số và đảm bảo nó được hiệu chỉnh đúng cách.
Lựa chọn đo: Chọn độ phân giải mong muốn (5um, 1um hoặc 0.5um) trên đơn vị hiển thị để phù hợp với yêu cầu gia công của bạn.
Chọn trục: Chọn trục thích hợp (X, Y hoặc Z) trên đơn vị hiển thị để đo và giám sát.
Đo: Hệ thống đọc kỹ thuật số sẽ hiển thị các phép đo chính xác trong thời gian thực, cho phép các hoạt động gia công chính xác.
Nulling: Sử dụng chức năng nulling để thiết lập các điểm tham chiếu và thiết lập lại các phép đo khi cần thiết.
Các tính năng bổ sung: Hệ thống đọc kỹ thuật số có thể cung cấp các chức năng bổ sung như các giá trị được đặt trước, bù đắp lỗi và xoay tọa độ.Xem hướng dẫn sử dụng chi tiết.

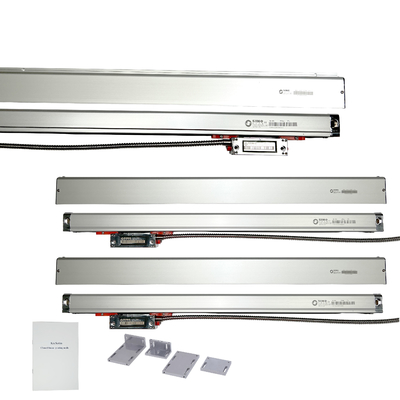

Bao gồm:
Scale tuyến SINO KA600 là một thiết bị đo chính xác thường được sử dụng trong các ngành công nghiệp khác nhau, bao gồm gia công, sản xuất và đo lường.Nó được thiết kế để cung cấp các phép đo chính xác và đáng tin cậy của dịch chuyển tuyến tính hoặc vị trí.

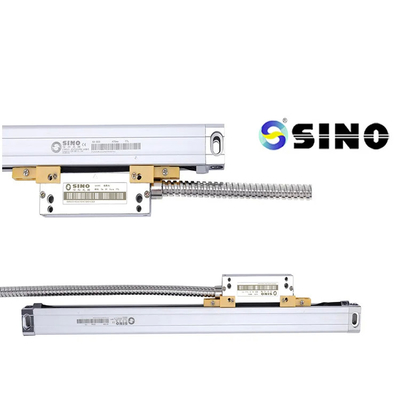

Thang KA600 sử dụng một hệ thống mã hóa quang học gia tăng để xác định vị trí đầu đọc của thang.Nó thường bao gồm một cân bằng thủy tinh hoặc kim loại và một đầu đọc di chuyển dọc theo cân bằng khi vật thể đo hoặc thành phần máy di chuyểnĐầu đọc chứa một nguồn ánh sáng và một cảm biến quang điện phát hiện các trình độ hoặc dấu trên thang đo.
| Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
| KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa

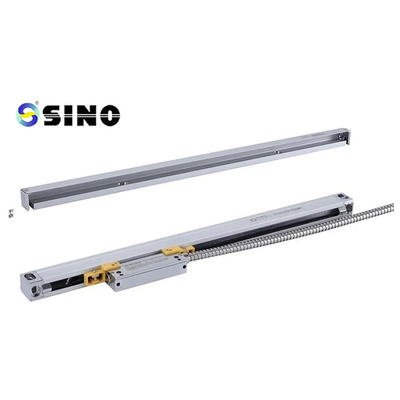

Bộ mã hóa KA-600, được thiết kế đặc biệt cho máy công cụ lớn, có tính năng trong
kích thước lớn và độ cứng tốt. hỗ trợ có thể được thêm vào bất kỳ vị trí của bộ mã hóa để
Tăng độ cứng và ổn định.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
