Thông tin chi tiết sản phẩm:
|
Tên mặt hàng: | SINO KA600-2100mm 1μm Optical Linear scale encoder | Ứng dụng: | DRO 2/3 Trục số lượng mã hóa đọc số |
---|---|---|---|
Sử dụng: | mở rộng cảm biến vị trí | Chiều dài tùy chỉnh: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Chiều dài: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Vật liệu: | Nhôm |
Chức năng: | EDM/Tiện/Mài/Máy Khoan/Máy Phay | Nghị quyết: | 0,5/1/5 μm |
Điểm nổi bật: | Máy quay chính xác cao 1μM Scale tuyến tính,Đọc kỹ thuật số 3 trục quy mô tuyến tính |
Máy quay chính xác cao SINO KA600-2100mm 1μm Scale DRO 2/3 Axis Digital Read-Out Encoder
Máy quay chính xác cao 1μM DRO (Degree of Digital Reading) cho máy quay, đặc biệt là mô hình SINO KA600-2100mm,là một giải pháp tiên tiến được thiết kế để nâng cao độ chính xác và độ chính xác trong các hoạt động gia công xoắn ốcHệ thống DRO tiên tiến này kết hợp thang đo tuyến tính độ phân giải cao và bộ mã hóa mạnh mẽ, cung cấp các phép đo đáng tin cậy và thời gian thực để cải thiện kết quả gia công.
Đặc điểm:
Độ chính xác cao: Với độ phân giải 1μM (micrometer), hệ thống DRO đảm bảo độ chính xác đặc biệt và định vị chính xác trong các hoạt động quay.
Công nghệ thang đo tuyến tính: Hệ thống sử dụng thang đo tuyến tính chất lượng cao cung cấp các phép đo đáng tin cậy và loại bỏ sự không nhất quán do giãn nở nhiệt hoặc lệch cơ học.
2/3 Axis Encoder: Hệ thống DRO hỗ trợ cấu hình 2 hoặc 3 trục, cho phép giám sát và điều khiển đồng thời nhiều trục máy quay để tăng năng suất.
Hiển thị kỹ thuật số: Đơn vị DRO có màn hình kỹ thuật số rõ ràng và dễ đọc, cung cấp đọc số thời gian thực và tạo điều kiện điều chỉnh chính xác các chuyển động máy quay.
Giao diện thân thiện với người dùng: Hệ thống DRO cung cấp một giao diện trực quan, cho phép các nhà khai thác điều hướng và tùy chỉnh cài đặt một cách dễ dàng để hoạt động liền mạch.
Bao gồm:

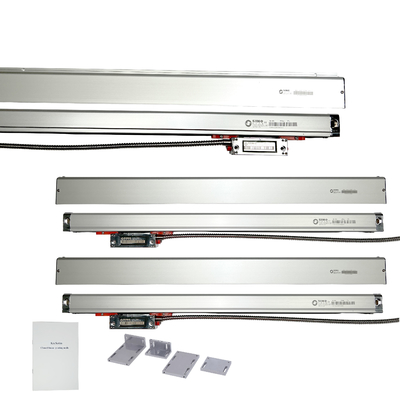

Thang kính tuyến tính một mảnh, KA600-2100mm.
Độ phân giải được cung cấp trong 0,5/1/5um.
Các nhu cầu của khách hàng có thể được xem xét trong khi cung cấp chiều dài bộ mã hóa tùy chỉnh (L0).
Bộ mã hóa có một số cảm biến quang hoặc cảm biến được đặt xung quanh đĩa hoặc vòng.
Mô hình mã: Các dấu hiệu quang học trên đĩa mã hóa có thể có hình dạng khác nhau dựa trên kỹ thuật mã hóa được sử dụng.Mã nhị phân thường được sử dụng là mã nhị phân tự nhiên và mã màu xámMã màu xám được sử dụng rộng rãi bởi vì chúng làm giảm khả năng lỗi tại các vị trí chuyển tiếp này bằng cách đảm bảo rằng chỉ có một bit thay đổi giữa các vùng liền kề.
Số lượng các dấu hiệu hoặc mã trên đĩa xác định độ phân giải của bộ mã hóa góc quang tuyệt đối..Trong hầu hết các trường hợp, độ phân giải được thể hiện bằng bit hoặc số lần quay (CPR).
Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa

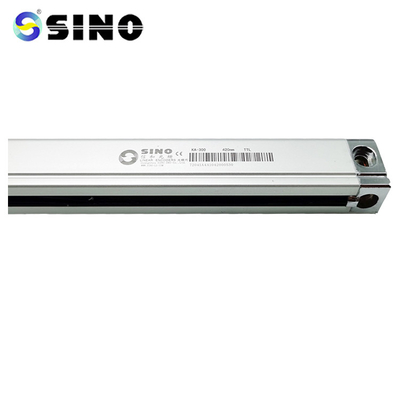

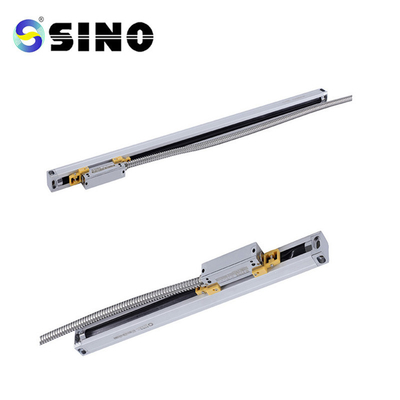

Bộ mã hóa KA-600, được thiết kế đặc biệt cho máy công cụ lớn, có tính năng trong
kích thước lớn và độ cứng tốt. hỗ trợ có thể được thêm vào bất kỳ vị trí của bộ mã hóa để
Tăng độ cứng và ổn định.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
