Thông tin chi tiết sản phẩm:
|
| Tên mặt hàng: | Bộ mã hóa quang học thủy tinh quy mô tuyến tính | Ứng dụng: | Bộ mã hóa tuyến tính thủy tinh cho hệ thống đọc kỹ thuật số |
|---|---|---|---|
| Sử dụng: | mở rộng cảm biến vị trí | Chiều dài tùy chỉnh: | 70mm/120mm/170mm/220/270/320/370mm |
| Chiều dài: | 320mm/370mm/420mm/470/520/570/620mm | Vật liệu: | Nhôm/kim loại |
| Chức năng: | EDM/Máy tiện/Máy mài/Máy khoan | Nghị quyết: | 0,5/1/5 μm |
| Làm nổi bật: | Bộ mã hóa tuyến tính thủy tinh KA500,Bộ mã hóa tuyến tính kính đọc số,Bộ mã hóa quang kính Bộ mã hóa tuyến tính |
||

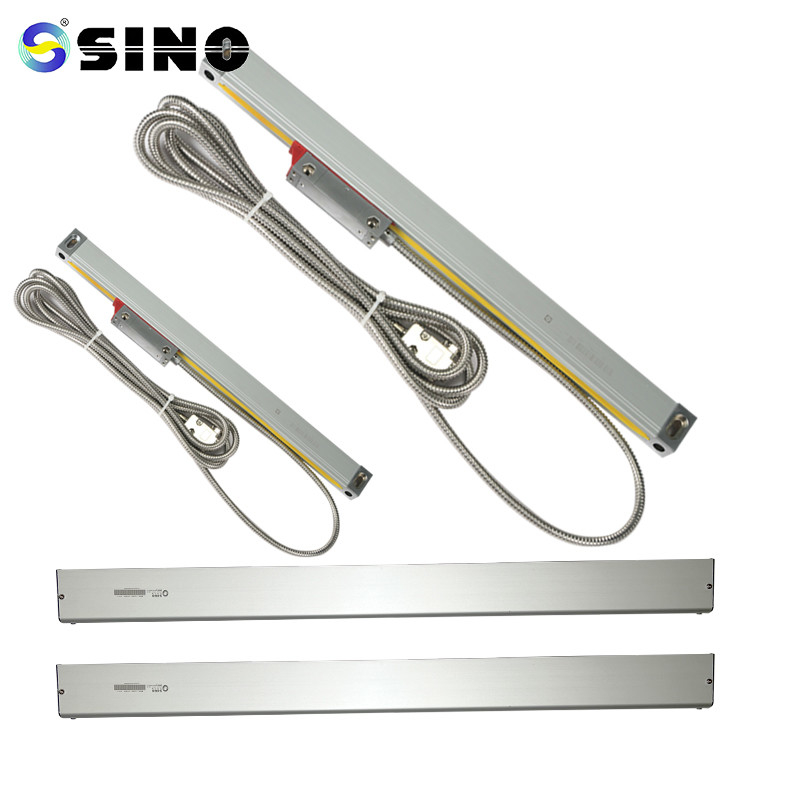

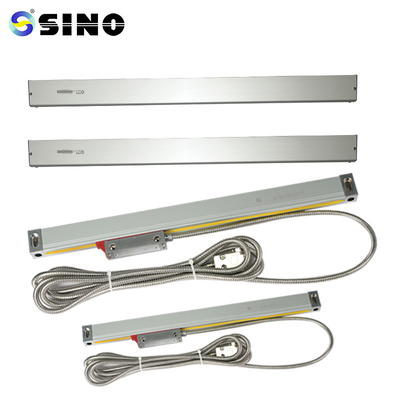

Glass Linear Scale Optical Encoder Ka500 0.5/1/5um Độ phân giải Độ dài 70-470mm Đọc kỹ thuật số
Để sử dụng với các hệ thống đọc kỹ thuật số (DRO), SINO KA500 Optical Encoder Glass Linear Scale là một quy mô mã hóa tuyến tính CNC.đảm bảo kiểm soát và vị trí chính xác trong các hoạt động gia côngĐộ phân giải cao và độ bền được đảm bảo bởi công nghệ mã hóa quang học, giúp nó đủ điều kiện cho các ứng dụng công nghiệp khó khăn.
Đặc điểm:
Glass Linear Scale: Được chế tạo từ thủy tinh cao cấp, thang đo tuyến tính này đảm bảo sự ổn định và tuổi thọ lâu dài ngay cả trong các điều kiện gia công đòi hỏi khắt khe nhất.Độ bền của thang được tăng lên bởi khả năng chống ăn mòn và mòn cơ khí của cấu trúc thủy tinh.
Sự tương thích với máy CNC: thang KA500 có thể được sử dụng trong nhiều ứng dụng gia công và sản xuất vì nó tương thích với máy CNC.nó đơn giản để kết hợp vào hệ thống điều khiển máy CNC.
Cài đặt đơn giản: Thang đo tuyến tính đi kèm với kệ gắn và các phụ kiện khác, làm cho việc cài đặt đơn giản.Điều này làm cho nó dễ dàng hơn để thiết lập và cho phép kết nối nhanh chóng với các hệ thống CNC hiện tại.
Tùy chọn chiều dài dài: Để phù hợp với một loạt các kích thước máy và hành trình, thang KA500 tuyến tính được cung cấp trong nhiều chiều dài và khoảng cách hành trình khác nhau.Sự linh hoạt này cho phép người dùng chọn chiều dài thang thích hợp dựa trên các yêu cầu cụ thể của máy.
Chức năng:
Đối với máy CNC, SINO KA500 Optical Encoder Glass Linear Scale cung cấp phản hồi vị trí chính xác và kịp thời.đạt được kết quả gia công chính xác và duy trì dung nạp chặt chẽKhả năng đo lường độ phân giải cao của thang đo tuyến tính đảm bảo độ chính xác vượt trội, cải thiện hiệu suất tổng thể của hệ thống CNC.
Ứng dụng:
Trong các ứng dụng gia công CNC, thang KA500 tuyến tính được sử dụng rộng rãi trong các ngành công nghiệp sản xuất, chế biến gỗ và chế biến kim loại.và các quy trình CNC khác đòi hỏi phản hồi vị trí chính xác và nhất quán.
Một bộ mã hóa nhỏ được thiết kế đặc biệt cho máy công cụ với không gian lắp đặt và làm việc hạn chế là KA-500.Kích thước là 70 mm x 470 mm.
Bao gồm:
Thang kính tuyến tính, 1 miếng, KA500-470mm
0.5/1/5 m độ phân giải có sẵn.
Độ dài bộ mã hóa tùy chỉnh (L0) có thể được cung cấp dựa trên nhu cầu của người tiêu dùng.
| Mô hình | L0 | L1 | L2 | Mô hình | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: Chiều dài đo hiệu quả của bộ mã hóa L1: Kích thước lỗ gắn bộ mã hóa
L2: Kích thước tổng thể của bộ mã hóa
Hướng dẫn hoạt động
Người sử dụng phải đọc Mô tả chung, Xác nhận an toàn và
tất cả các nội dung của Chương 1.
2Ngoài Mô tả chung, Xác nhận an toàn và toàn bộ thông tin trong
Các kỹ thuật viên lắp đặt, thử nghiệm và sửa chữa phải theo dõi cẩn thận các chương từ 1 đến 3.
bao gồm tất cả các phần của các chương 4-5
3Chỉ có dòng mạch tích hợp KA của SINO được bao gồm trong hướng dẫn hoạt động này.
bộ mã hóa tuyến tính.
Vui lòng dành một chút thời gian để đọc các cân nhắc an toàn bên dưới.
sử dụng bộ mã hóa tuyến tính của bạn an toàn.
Thông tin chi tiết:
Tất cả các cân tuyến tính sẽ được kiểm tra trước khi giao hàng.
