Hệ thống đọc kỹ thuật số (DRO) SINO SDS2-3MS cho máy quay và máy xay

Hệ thống SINO SDS2-3MS DRO được thiết kế đặc biệt cho máy quay và máy xay, cung cấp phản hồi đo chính xác với màn hình số SDS3MS.Hệ thống này cho phép các nhà khai thác theo dõi và kiểm soát quy trình gia công với độ chính xác và dữ liệu thời gian thực.

Đặc điểm:

Màn hình SDS3MS: Hệ thống SDS2-3MS DRO bao gồm màn hình SDS3MS, có giao diện rõ ràng và thân thiện với người dùng để giám sát các phép đo của máy.nó đảm bảo hoạt động thuận tiện trong các nhiệm vụ gia công.
Hỗ trợ nhiều trục: Được thiết kế để xử lý nhiều trục, hệ thống SDS2-3MS DRO cung cấp phản hồi đo lường chính xác và kiểm soát trên các chuyển động máy khác nhau.Khả năng này cho phép các máy móc để đạt được vị trí chính xác và kiểm soát trên các trục khác nhau đồng thời.
Tương thích với máy quay và máy xay: Thích hợp cho cả máy quay và máy xay, hệ thống DRO này cung cấp tính linh hoạt cho các máy móc làm việc với các loại thiết bị khác nhau.Nó tích hợp liền mạch vào hệ thống điều khiển máy, tạo điều kiện cho hoạt động hiệu quả trong các ứng dụng gia công khác nhau.
Độ chính xác cao: Cung cấp độ chính xác cao trong các phép đo, hệ thống đọc kỹ thuật số cho phép kiểm soát chính xác các chuyển động của máy.Khả năng này là rất cần thiết để đạt được độ khoan dung chặt chẽ và kết quả gia công tối ưu trong các nhiệm vụ sản xuất khác nhau.
Chế độ gia tăng và tuyệt đối: SDS2-3MS hỗ trợ cả chế độ đo gia tăng và tuyệt đối, cung cấp tính linh hoạt cho các yêu cầu gia công khác nhau.Các nhà khai thác có thể dễ dàng chuyển đổi giữa các chế độ khi cần thiết, đảm bảo khả năng thích nghi với các kịch bản gia công khác nhau.

Chức năng:

Hệ thống đọc kỹ thuật số SDS2-3MS SINO Lathe Milling Machine DRO cho phép giám sát và kiểm soát chính xác các chuyển động của máy trong các hoạt động quay và xay.Bằng cách cung cấp phản hồi đo lường thời gian thực, các nhà khai thác có thể nhanh chóng điều chỉnh và điều chỉnh các thông số gia công để đạt được độ chính xác và chất lượng mong muốn trong các mảnh làm việc của họ.Hệ thống này nâng cao hiệu quả hoạt động và đảm bảo hiệu suất nhất quán trên các nhiệm vụ gia công khác nhau.

Sử dụng:

Hệ thống DRO được sử dụng rộng rãi trong các hoạt động gia công đòi hỏi phải đo lường và kiểm soát chính xác, chẳng hạn như xoắn, mài, khoan và khoan.bao gồm cả chế biến kim loại, gỗ, ô tô, hàng không vũ trụ, và nhiều hơn nữa.

Các kịch bản áp dụng:

Hoạt động máy quay: Trong các hoạt động máy quay, bao gồm đối mặt, xoay, cong, xào và rãnh, hệ thống DRO cho phép các nhà khai thác theo dõi và kiểm soát chuyển động công cụ với độ chính xác cao.Khả năng này đảm bảo rằng các kích thước gia công được đạt được chính xác, quan trọng đối với sản xuất các thành phần hình trụ hoặc hình nón được sử dụng trong các ngành công nghiệp khác nhau.
Hoạt động mài: Đối với các nhiệm vụ mài như định dạng, nhổ, khoan và tạo hồ sơ, hệ thống DRO đóng một vai trò quan trọng trong việc theo dõi chuyển động của máy cắt.Nó cho phép các nhà khai thác để thiết lập tọa độ chính xác và theo dõi vị trí công cụ chính xác trong suốt quá trình màiĐộ chính xác này là rất cần thiết để tạo ra các hình dạng và hồ sơ phức tạp trong kim loại, nhựa và các vật liệu khác được sử dụng trong sản xuất.

DRO SDS3MS là một hệ thống đọc kỹ thuật số linh hoạt được trang bị màn hình số 3 tọa độ, được thiết kế để thích nghi liền mạch giữa các máy công cụ khác nhau bằng cách điều chỉnh các tham số của nó.Bộ đo đa dụng này cho phép các nhà khai thác dễ dàng chuyển đổi chức năng, làm cho nó phù hợp với các ứng dụng gia công khác nhau mà không cần cấu hình lại phức tạp.

Các thông số đọc số SINO SDS3MS

1Phạm vi điện áp: Hệ thống DRO hoạt động trong phạm vi điện áp từ 85V đến 250V và hỗ trợ tần số từ 50Hz đến 60Hz..

2tiêu thụ năng lượng: Hệ thống tiêu thụ 15 watt hoặc 25 volt-ampere (VA).

3Số tọa độ: DRO hỗ trợ hiển thị tọa độ cho một, hai hoặc ba trục (đồng độ).Sự linh hoạt này cho phép nó được sử dụng với các loại máy công cụ khác nhau đòi hỏi cấu hình trục khác nhau.

4.Display: Nó có màn hình bảy phân đoạn để hiển thị dữ liệu số. Đối với các hệ thống có hai hoặc ba trục, nó có thể xuất thông tin bằng cách hiển thị chữ số tám ký tự,có khả năng hiển thị vị trí trục hoặc các dữ liệu có liên quan khác.

5Trọng lượng: Hệ thống DRO nặng khoảng 2 kg, có liên quan đến việc lắp đặt và vận chuyển.

6Tín hiệu đầu vào: Nó chấp nhận tín hiệu đầu ra bộ thu mở EIA-422 và TTL (Transistor-Transistor Logic). Đây là các giao diện tiêu chuẩn được sử dụng trong điện tử kỹ thuật số và truyền thông,làm cho DRO tương thích với bộ điều khiển có thể lập trình và các thiết bị khác.

7Tần số tín hiệu đầu vào: Hệ thống DRO có thể xử lý tần số tín hiệu đầu vào lớn hơn 100 kHz.Khả năng tần số cao này đảm bảo nó có thể xử lý thay đổi nhanh về vị trí hoặc các tín hiệu khác từ máy công cụ hoạt động ở tốc độ cao.

8Độ phân giải: Nó cung cấp các tùy chọn độ phân giải có thể chọn để kết nối các cảm biến hoặc bộ mã hóa, dao động từ 10 micromet (μm) xuống 0,5 micromet (μm).Khả năng độ phân giải tốt này cho phép đo lường chính xác và kiểm soát các hoạt động gia công, rất quan trọng để đạt được sự khoan dung chặt chẽ trong quy trình sản xuất.

Chức năng cơ bản

Chuyển đổi giữa mm và inch
Biến đổi tọa độ tuyệt đối và tương đối
Chức năng chia điểm giữa
Chức năng cơ bản "R" để tính bán kính
Chức năng "R" mượt mà cho các đường cong chính xác
Phân vùng chu vi vòng tròn
Lưu trữ 200 mảnh làm việc điểm không
Khoảng cách lỗ dọc theo đường cong
Các tính toán toán học bao gồm bù công cụ đường kính
Hoạt động đúc
Tự động đặt lại vị trí không

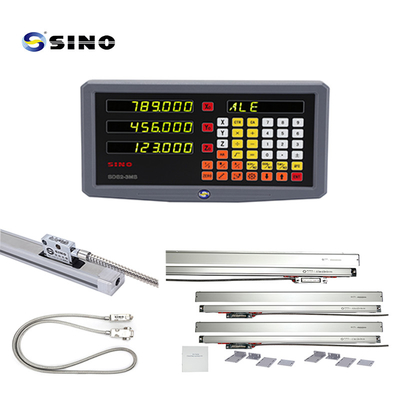

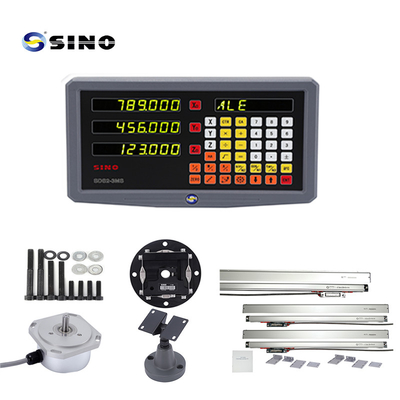

Hình ảnh sản phẩm:

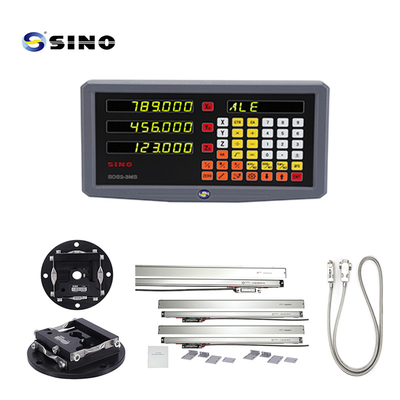

Chiếc kệ trên hình là sản phẩm tùy chọn, không phải sản phẩm tiêu chuẩn.
