3 trục SINO SDS6-3VE đa năng với LED DRO, EIA-422-A Chiếc thiết bị đọc tín hiệu kỹ thuật số cho máy EDM

3 trục SINO SDS6-3VE đa năng với LED DRO, EIA-422-A Chiếc thiết bị đọc tín hiệu kỹ thuật số cho máy EDM

SDS6-3VE DRO có chức năng đầu ra chuyên dụng được thiết kế cho máy EDM, cho phép nó kết nối với bộ chuyển tiếp EDM để điều khiển xử lý độ sâu.

DRO dòng SDS6 hỗ trợ tín hiệu A / B tần số cao lên đến 5 MHz và sử dụng công nghệ SCM 16-bit mới nhất, cho phép nó thay thế các chức năng cơ bản khác nhau.DRO linh hoạt này cung cấp tốc độ đo nhanh hơn và hệ thống điều khiển trực quan hơnMỗi trục cung cấp 40 điểm bù đắp phi tuyến tính để giảm lỗi.

Tăng cường chức năng:

1. Máy tính: DRO cho phép bạn điều chỉnh các chữ số thập phân thành ba, bốn hoặc năm, tăng độ chính xác tính toán.
2. Trả thù lỗi không tuyến tính: Nó cung cấp đến 40 phần bù trừ lỗi không tuyến tính để tăng độ chính xác gia công.
3. Tùy chọn chữ số thập phân trong chế độ inch: Bạn có thể chọn 4 hoặc 5 chữ số thập phân trong chế độ inch.
4. Truyền thông: Bao gồm đầu ra tương thích với EDM để điều khiển tích hợp.

Thông số kỹ thuật:

Điện áp:** AC 80V ~ 260V, 50Hz ~ 60Hz (various plug options available)

Tiêu thụ năng lượng:** 15VA

Nhiệt độ hoạt động:** 0~45°C

Nhiệt độ lưu trữ:** -30~70°C

Đọc tín hiệu đầu vào được phép:** TTL/RS422 sóng vuông

Tần số tín hiệu đầu vào được cho phép:** Tối đa 5 MHz

Độ phân giải tối đa của độ dài màn hình kỹ thuật số:** 5 μm (0,005 mm / 0,0002 ")

Độ phân giải tối thiểu của góc hiển thị kỹ thuật số:** 0,0001/pulse

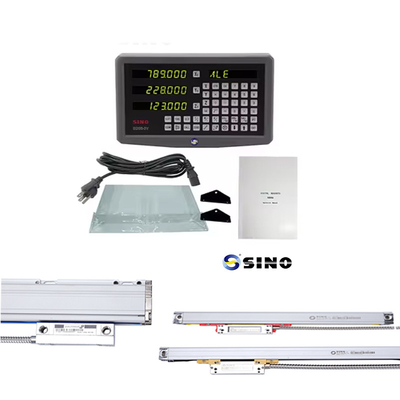

Hình ảnh sản phẩm:

Khớp với giao diện đầu ra:

Kích thước:

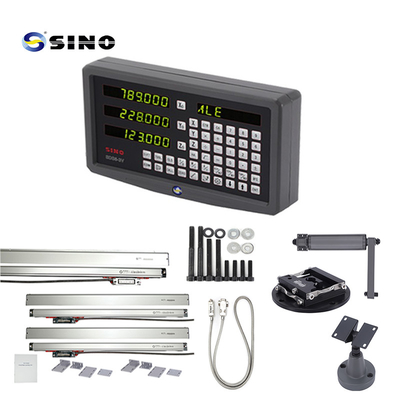

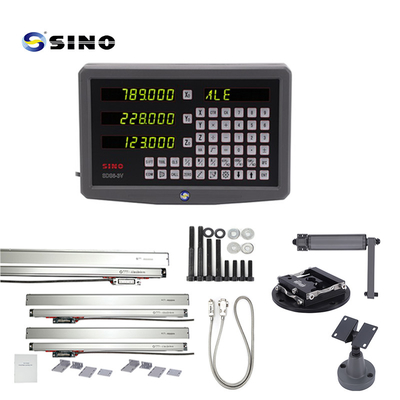

Chiếc kệ trên hình là sản phẩm tùy chọn, không phải sản phẩm tiêu chuẩn.
