SINO SDS6-2VF Đọc màn hình kỹ thuật số Với quy mô mã hóa tuyến tính RoHS RS232-C Giao diện cho máy xoắn

Hệ thống đọc kỹ thuật số LED hai trục SINO SDS6-2VF (DRO) với giao diện đầu ra RS232-C

SDS6-2VF DRO được trang bị chức năng đầu ra RS232-C để kết nối với máy tính cá nhân hoặc các hệ thống chuyên dụng khác.

Bộ đếm hiển thị kỹ thuật số SDS6 sử dụng công nghệ SCM 16 bit mới nhất, cho phép nó xử lý tín hiệu A / B tần số cao lên đến 5 MHz.Nó đáp ứng các yêu cầu chức năng cơ bản của các loại máy khác nhau, làm cho nó trở thành một DRO linh hoạt. Tốc độ đo là nhanh hơn, và hệ thống điều khiển hoạt động trơn tru và hiệu quả hơn. Mỗi trục cung cấp 40 điểm bù không tuyến tính để tăng độ chính xác.

Chức năng nâng cao:

1. Tính toán: Bộ đếm cho phép bạn điều chỉnh số thập phân thành 3, 4 hoặc 5 chữ số, tăng độ chính xác tính toán.
2. Bồi thường lỗi phi tuyến tính: Hệ thống cung cấp tối đa 40 phần bù trừ lỗi phi tuyến tính, cải thiện độ chính xác gia công.
3. Chọn chữ số thập phân trong chế độ inchTrong chế độ inch, bạn có thể chọn giữa 4 hoặc 5 chữ số thập phân.
4. Truyền thông: Hệ thống có đầu ra RS232-C để dễ dàng truyền thông dữ liệu.

Thông số kỹ thuật:

Phạm vi điện áp đầu vào: AC 80V ∼260V; 50 ∼60Hz, với các tùy chọn cắm khác nhau có sẵn cho các khu vực khác nhau.
Tiêu thụ năng lượng: 15VA, là mức tiêu thụ năng lượng tương đối thấp cho hiệu suất của hệ thống.
Nhiệt độ làm việc: Hoạt động từ 0 °C đến 45 °C, phù hợp với hầu hết các môi trường công nghiệp.
Nhiệt độ lưu trữ: Có thể được lưu trữ an toàn trong phạm vi từ -30 °C đến 70 °C.
Tín hiệu đầu vào: Hệ thống chấp nhận tín hiệu sóng vuông TTL/RS422/EIA-422-A.
Tần số tín hiệu đầu vào: Nó có thể xử lý tần số lên đến 5 MHz.
Độ phân giải tối đa của chiều dài màn hình kỹ thuật số: Độ phân giải tối đa cho màn hình chiều dài là 0,5μm, cho phép đo rất chính xác.
Độ phân giải tối thiểu của góc hiển thị kỹ thuật số: Độ phân giải tối thiểu cho góc hiển thị là 0,0001 / xung, đảm bảo độ chính xác góc cực kỳ mỏng.

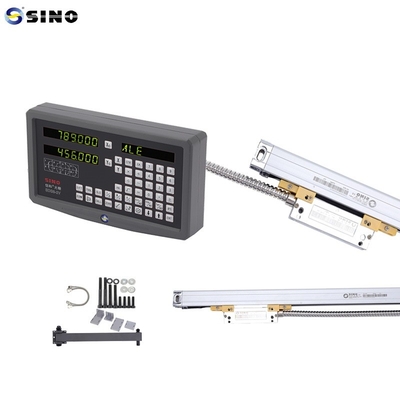

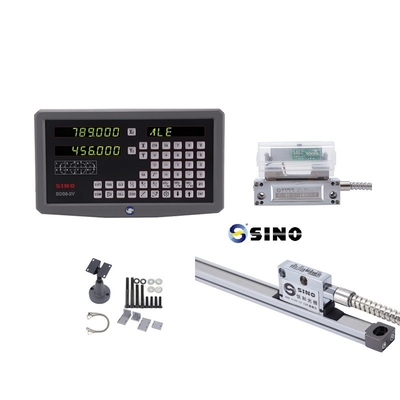

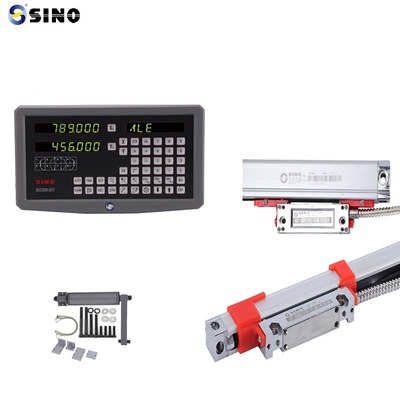

Hình ảnh sản phẩm:

Giao diện đầu ra RS232-C:

Kích thước:

Chiếc kệ trên hình là sản phẩm tùy chọn, không phải sản phẩm tiêu chuẩn.
