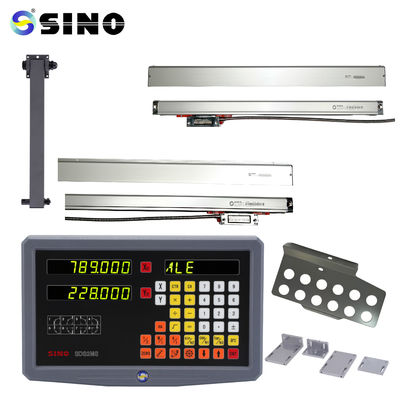

Thang kính tuyến tính bằng SINO Hiệu độ cao 2 trục màn hình đọc kỹ thuật số SDS2MS

Màn hình hiển thị đọc kỹ thuật số SDS2MS 2 trục độ chính xác cao với Thước đo kính tuyến tính của SINO

Tổng quan về DRO kỹ thuật số hai trục SDS 2MS và Thước đo KA

1. Bộ sản phẩm này cho phép điều khiển đồng thời và theo dõi thời gian thực chuyển động của máy trên hai trục—ví dụ, trục X và Y của máy phay. Nó cho phép bạn theo dõi tiến trình làm việc của thiết bị và xác minh xem dụng cụ máy đã đạt đến vị trí do người dùng chỉ định hay chưa.

2. Hệ thống bộ mã hóa thước đo tuyến tính KA tận dụng công nghệ từ tính. Khi kết hợp với bộ hiển thị DRO và thước đo kính từ tính (được lắp đặt trên trục máy), nó cung cấp các chỉ số động với độ chính xác tương đối cao. Các chỉ số này phản ánh ngay lập tức vị trí hiện tại của thiết bị; nhờ phản hồi dữ liệu nhanh chóng này, người vận hành có thể phản ứng nhanh chóng và đánh giá xem chuyển động của dụng cụ máy có đạt được kết quả mong muốn hay không.

3. Bộ SDS 2MS DRO tương thích với dải điện áp AC rộng, từ 100 đến 240 vôn. Mọi thiết bị đều có điện áp hoạt động tối ưu—và chỉ khi đáp ứng điện áp yêu cầu này thì bộ sản phẩm mới có thể hoạt động bình thường, giúp người dùng thực hiện các phép đo chính xác tại các điểm đặt trước.

4. Bộ hiển thị DRO có giao diện trực quan, bao gồm các nút chức năng và màn hình hiển thị kỹ thuật số. Người dùng có thể chọn các nút chức năng khác nhau để chuyển đổi giữa các loại dữ liệu đo lường khác nhau, giúp dễ dàng thích ứng với môi trường làm việc phức tạp.

Các khả năng sở hữu:

1. Chuyển đổi bán kính/đường kính.

2. Chuyển đổi MM/Inch.

3. Chuyển đổi tuyệt đối/tương đối.

4. Chức năng chia giữa.

5. Chức năng "R" dễ dàng.

6. Chức năng "R" mượt mà.

7. Định vị lỗ PCD trên chu vi.

8. 200 nhóm bộ nhớ vị trí không.

Thông số chi tiết của hệ thống đọc kỹ thuật số DRO SDS2MS:

1. Khả năng tương thích điện áp/tần số: Hoạt động với AC 85V–250V và 50Hz–60Hz
2. Tiêu thụ điện năng: 15 watt (với nhu cầu điện là 25 volt-ampe)
3. Gán số: Có thể gán số cho một hoặc hai vị trí
4. Sử dụng tám mét văn bản và ký hiệu để hiển thị cách màn hình bảy đoạn có dấu (cho hai hoặc ba trục) xuất dữ liệu
5. Khối lượng tịnh: 2,9 pound (hoặc 1,3 kg)
6. Hỗ trợ tín hiệu: Có các tín hiệu đầu ra bộ thu hở EIA-422, tín hiệu đầu vào TTL và giao diện thân thiện với người dùng để kết nối với bộ điều khiển lập trình
7. Hỗ trợ tần số tín hiệu đầu vào trên 100 kHz
8. Tùy chọn độ phân giải: Có thể liên kết với độ phân giải 10 μm, 5 μm, 2 μm, 1 μm và 0,5 μm

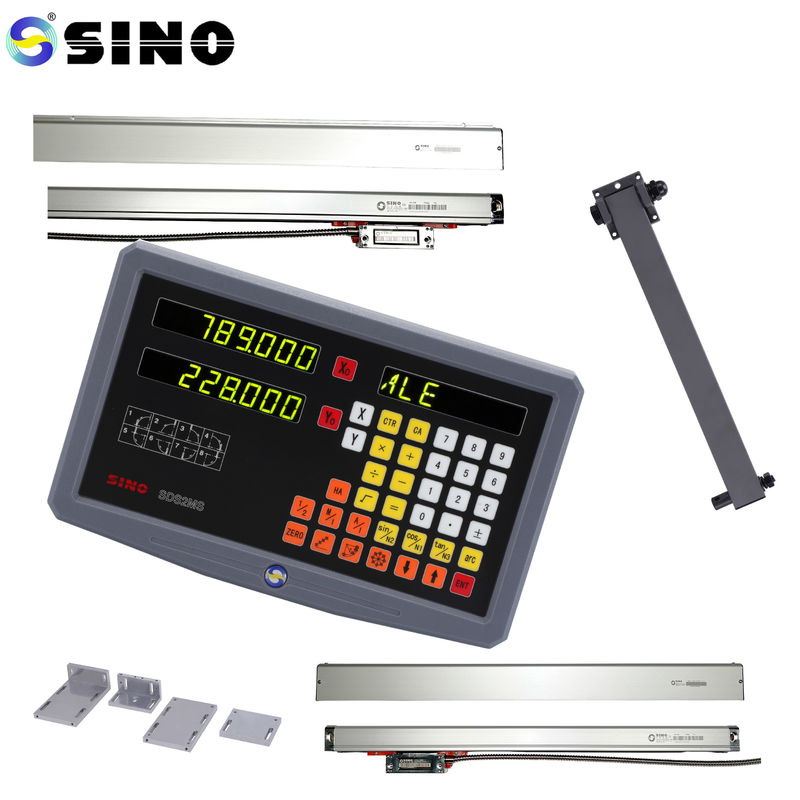

Hình ảnh/ảnh sản phẩm:

​

Giá đỡ trong hình là tùy chọn, không phải sản phẩm tiêu chuẩn.
