Thông tin chi tiết sản phẩm:
|
| Tham chiếu đo lường: | Các rãnh tuyệt đối và tăng dần trên thang đo kính; sân lưới 32μm | lớp chính xác (20 ± 0,5oC): | ±3μm |
|---|---|---|---|
| Chiều dài đo được (ML), mm: | 140-3040mm | Vị trí an toàn: | ML±4mm |
| Giao thức giao diện BI: | BISS-C, SSI, Yaskawa, Fanuc, Mitsubishi | Nghị quyết: | 0,01μm,0,05μm,0,1μm,0,5μm,1μm,2μm |
| Tần số đồng hồ: | <=5 MHz (<= 8μs) | Kết nối điện: | M12, D-SUB9, PCR-E20FS, DB-15, DB-25 |
| Chiều dài cáp: | Cáp được bọc silicon (tiêu chuẩn 3 mét) | Điện áp hoạt động: | DC 4-36V |
| Tiêu thụ điện năng (Tối đa): | 1,5W | Tốc độ chuyển động: | Lên đến 120 m/phút |
| Chống rung và sốc: | Khả năng chống rung lên tới 50 m/s2; Khả năng chống sốc lên tới 150 m/s² | Nhiệt độ hoạt động: | 0-50 |
| Xếp hạng niêm phong: | Đáp ứng yêu cầu IP53 nếu được cài đặt theo hướng dẫn cài đặt mẫu; đáp ứng yêu cầu IP64 nếu được kết | ||
| Làm nổi bật: | Cảm biến CNC thước đo tuyến tính tuyệt đối,Thước đo lưới độ chính xác cao,Cảm biến máy công cụ CNC tự động hóa |
||

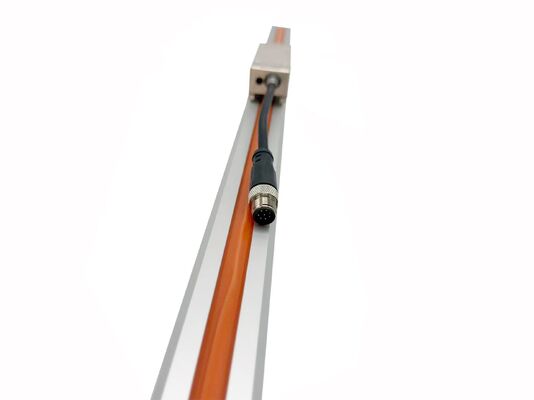

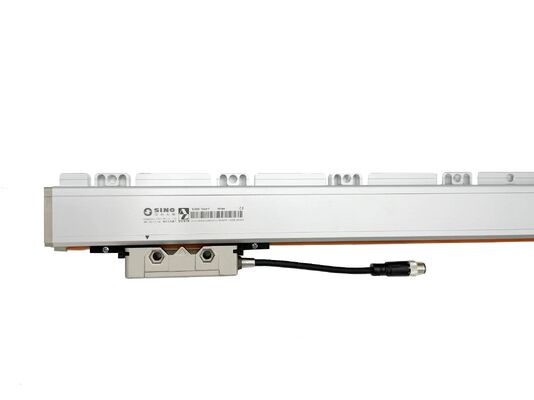

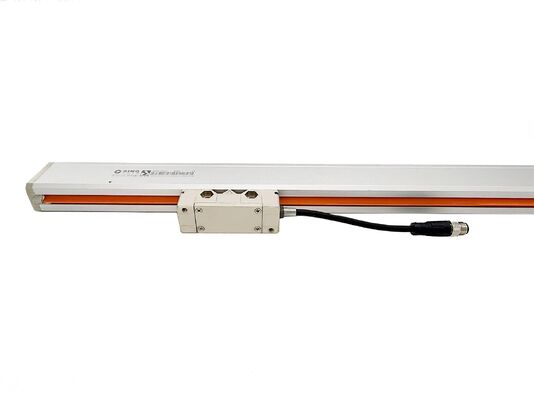

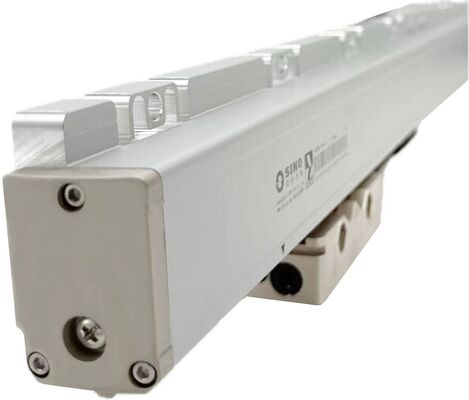

Thước đo lưới tuyến tính tuyệt đối NC600 cho Máy công cụ CNC tự động hóa độ chính xác cao
Bộ mã hóa tuyến tính tuyệt đối NC600 sử dụng hệ thống mã hóa vị trí tuyệt đối, cung cấp giá trị vị trí tức thì khi bật nguồn mà không cần trục di chuyển làm tham chiếu.
Nó chủ yếu được sử dụng trong động cơ tuyến tính, máy công cụ CNC, dây chuyền sản xuất tự động, dụng cụ khoa học và hệ thống điều khiển độ chính xác cao.
Dòng sản phẩm do chúng tôi tự phát triển có cấu trúc kín với vỏ nhôm và dải bịt kín hai lớp, bảo vệ hiệu quả kính bộ mã hóa và đầu đọc khỏi bụi, mảnh vụn và chất lỏng cắt.
Các tính năng chính:
Bộ mã hóa tuyến tính tuyệt đối NC600 phù hợp với:
● Thiết bị tự động ● Hệ thống robot phức tạp
● Hệ thống điều khiển quy trình ● Dụng cụ khoa học
● Hệ thống máy công cụ—máy tiện CNC, máy phay, máy mài, v.v.
● Thiết bị đo lường độ chính xác cao hoạt động trong điều kiện khắc nghiệt—rung động, nhiệt độ, chất gây ô nhiễm, v.v.
Gói bao gồm:
Thước đo kính tuyến tính một mảnh, KA600-2100mm.
Độ phân giải được cung cấp là 0.5/1/5um.
Nhu cầu của khách hàng có thể được xem xét trong khi cung cấp chiều dài bộ mã hóa tùy chỉnh (L0). (Kích thước: 1000-3000 mm)
Bộ mã hóa có một số cảm biến quang học hoặc bộ dò được đặt xung quanh đĩa hoặc vòng. Các cảm biến này phát hiện các dấu hiệu quang học khi đĩa quay và chuyển đổi chúng thành xung điện.
Mẫu mã: Các dấu hiệu quang học trên đĩa bộ mã hóa có thể có nhiều hình dạng khác nhau dựa trên kỹ thuật mã hóa được sử dụng. Mã nhị phân thường được sử dụng là mã nhị phân tự nhiên và mã xám. Mã xám được sử dụng rộng rãi vì chúng làm giảm khả năng xảy ra lỗi tại các vị trí chuyển tiếp này bằng cách đảm bảo rằng chỉ một bit thay đổi giữa các vùng liền kề.
Số lượng dấu hoặc mã trên đĩa xác định độ phân giải của bộ mã hóa góc quang học tuyệt đối. Nhiều dấu hơn và độ phân giải góc lớn hơn được cung cấp bởi các bộ mã hóa có độ phân giải cao hơn. Trong hầu hết các trường hợp, độ phân giải được biểu thị bằng bit hoặc số đếm trên mỗi vòng quay (CPR).
Bộ mã hóa NC600, được thiết kế đặc biệt cho máy công cụ lớn, có các tính năng
kích thước lớn và độ cứng tốt. Hỗ trợ có thể được thêm vào bất kỳ vị trí nào của bộ mã hóa để
tăng cường độ cứng và ổn định. Chiều dài là 1000~3000mm.
