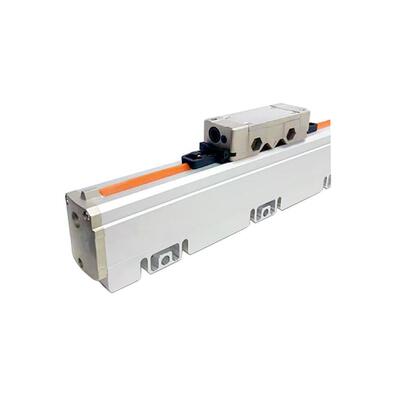

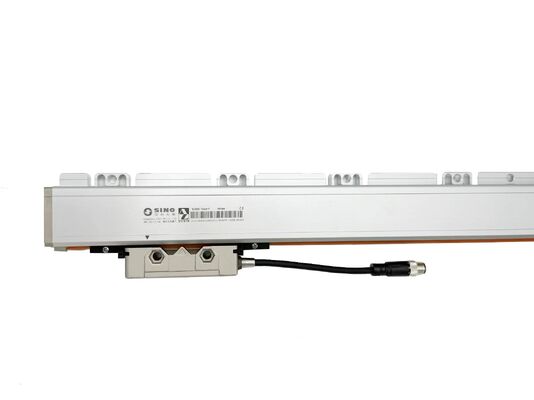

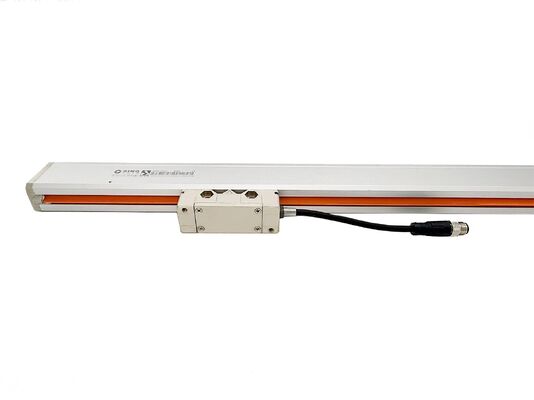

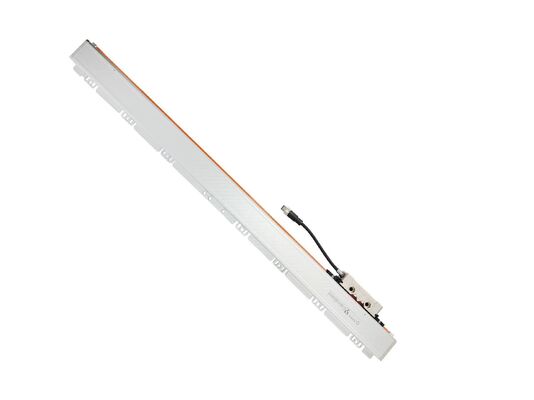

Thước đo lưới tuyến tính tuyệt đối NC600 Cảm biến độ chính xác cao cho máy công cụ CNC

Bộ cảm biến độ chính xác cao NC600 cho máy công cụ CNC

Bộ mã hóa tuyến tính tuyệt đối NC600 có một hệ thống vị trí tuyệt đối thực sự, cung cấp các giá trị vị trí ngay lập tức khi khởi động mà không cần tự định vị.
Lý tưởng cho động cơ tuyến tính, công cụ máy CNC, dây chuyền sản xuất tự động, dụng cụ khoa học và hệ thống điều khiển chính xác cao, nó đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đa dạng.
Được xây dựng dựa trên công nghệ độc quyền của chúng tôi, loạt áp dụng một lồng nhôm niêm phong với băng niêm phong hai lớp.Cấu trúc vững chắc này có hiệu quả bảo vệ kính mã hóa và đầu đọc khỏi bụi, mảnh vụn và chất lỏng cắt, đảm bảo tuổi thọ trong môi trường khắc nghiệt.

Chất lượng được chứng nhận toàn cầu: Hệ thống quản lý chất lượng ISO, cộng với chứng nhận quốc tế CE và RoHS đảm bảo tuân thủ đầy đủ.
Tính tương thích đa năng: Các thông số kỹ thuật hoàn chỉnh và nhiều giao thức truyền thông đảm bảo khả năng áp dụng rộng rãi trên các hệ thống đa dạng.
30+ năm chuyên môn: Nhiều thập kỷ kinh nghiệm thị trường cho phép chúng tôi củng cố nền tảng của mình, thúc đẩy đổi mới và tiến bộ cùng với ngành công nghiệp.
Đổi mới độc lập: Được phát triển trong nước để thay thế các công nghệ "đối nghẽn" nhập khẩu bằng các giải pháp đáng tin cậy, nội địa.

Bộ mã hóa tuyến tính tuyệt đối NC600 phù hợp cho:

• ● Hệ thống robot phức tạp
• Hệ thống điều khiển quy trình
• Các hệ thống máy công cụ √ máy quay CNC, máy xay, máy nghiền, vv
• Thiết bị đo độ chính xác cao hoạt động trong điều kiện khắc nghiệt, rung động, nhiệt độ, chất gây ô nhiễm, v.v.

Nội dung bao bì và thông số kỹ thuật
Cấu hình tiêu chuẩn:
Thang kính tuyến tính: Mô hình KA600, chiều dài đo tiêu chuẩn 2100mm.
Đầu đọc: Đơn vị cảm biến quang chính xác cao.
Phụ kiện: Lắp đặt phần cứng và cáp kết nối.
Các thông số hiệu suất:
Độ phân giải: Có sẵn trong các cấp độ chính xác 0,5μm, 1μm và 5μm để phù hợp với các yêu cầu ứng dụng đa dạng.
Tùy chỉnh: Chúng tôi cung cấp chiều dài mã hóa phù hợp (L0) từ 1000mm đến 3000mm, đảm bảo phù hợp chính xác với kích thước giường máy cụ thể.
Hệ thống quang học và nguyên tắc mã hóa:
Cơ chế cảm biến quang học: Bộ mã hóa tích hợp một hệ thống quét quang có độ phân giải cao.nó phát hiện các mô hình phân cấp quang học và chuyển đổi chúng thành các tín hiệu điện chính xác cho phản hồi vị trí.
Mô hình mã tiên tiến: thang đo sử dụng các kỹ thuật mã hóa quang học tinh vi. Chúng tôi chủ yếu thực hiện logic mã màu xám, trái ngược với mã nhị phân tự nhiên.
Giảm thiểu lỗi: Việc sử dụng mã Gray đảm bảo rằng chỉ có một bit thay đổi trạng thái giữa các giá trị liên tiếp.Đặc điểm thiết kế cơ bản này làm giảm hiệu quả các lỗi giải thích dữ liệu trong quá trình chuyển đổi vị trí nhanh, do đó tăng cường tính ổn định của hệ thống.

Độ phân giải và thiết kế cơ khí
Độ phân giải và độ chính xác
Độ phân giải của một bộ mã hóa quang tuyệt đối được xác định về cơ bản bởi mật độ của các mô hình trình độ trên thang đo.mà trực tiếp chuyển thành độ chính xác định vị cao hơnĐộ phân giải thường được định lượng bằng Bits hoặc Counts Per Revolution (CPR).
Kỹ thuật cơ khí cho các ứng dụng quy mô lớn
Bộ mã hóa NC600 được thiết kế đặc biệt để áp dụng trong máy công cụ CNC định dạng lớn. Nó có cấu trúc cơ học mạnh mẽ đặc trưng bởi:
Độ cứng vượt trội: Thiết kế nhấn mạnh tính toàn vẹn cấu trúc để duy trì sự ổn định dưới tải trọng nặng.
Cấu hình hỗ trợ linh hoạt: Các hỗ trợ cơ học bổ sung có thể được tích hợp ở bất kỳ vị trí nào dọc theo trục mã hóa.Tính năng này làm tăng đáng kể độ cứng và ổn định của hệ thống trong quá trình vận hành.
Phạm vi đo mở rộng: Có sẵn trong độ dài từ 1000mm đến 3000mm, phục vụ các yêu cầu của giường máy lớn.
