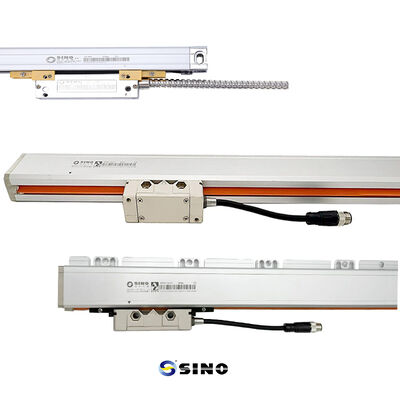

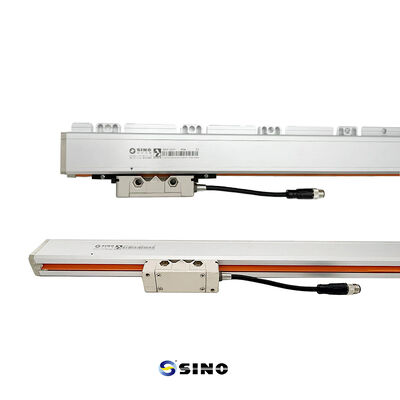

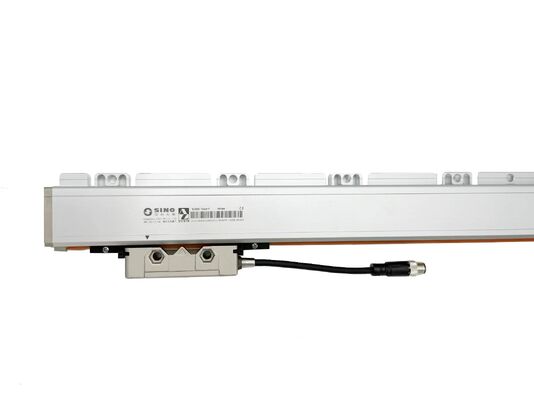

High Precision SINO NC600 Absolute Linear Encoder cho máy công cụ CNC & Thiết bị tự động hóa

High Precision SINO NC600 Absolute Linear Encoder cho máy công cụ CNC & Thiết bị tự động hóa

Bộ mã hóa tuyến tính tuyệt đối NC600 được trang bị một cơ chế định vị tuyệt đối thực sự, cho phép đầu ra vị trí ngay lập tức khi kích hoạt nguồn mà không cần bất kỳ hoạt động định vị nào.

Thích hợp cho động cơ tuyến tính, máy công cụ CNC, dây chuyền sản xuất tự động, dụng cụ chính xác và hệ thống điều khiển chính xác cao,bộ mã hóa này đảm bảo hiệu suất ổn định và nhất quán trong các ứng dụng công nghiệp khác nhau.

Được phát triển với công nghệ độc quyền trong nhà, loạt NC600 có cấu trúc nhôm kín và thiết kế niêm phong hai lớp.Việc xây dựng chắc chắn này có hiệu quả bảo vệ cân và đầu đọc khỏi bụi, hạt và chất lỏng cắt, đảm bảo độ bền lâu dài ngay cả trong điều kiện làm việc khắc nghiệt.

Chất lượng được chứng nhận toàn cầu:

ISO, CE và RoHS chứng nhận tuân thủ quốc tế đầy đủ.
Khả năng tương thích rộng:

Các thông số kỹ thuật hoàn chỉnh và nhiều giao thức truyền thông cho ứng dụng rộng rãi.
30+ năm kinh nghiệm:

Nhiều thập kỷ kinh nghiệm trong ngành hỗ trợ tăng trưởng ổn định và đổi mới liên tục.
Đổi mới độc lập:

Công nghệ cốt lõi tự phát triển cung cấp các lựa chọn thay thế đáng tin cậy trong nước cho các thành phần chính nhập khẩu.

Bộ mã hóa tuyến tính tuyệt đối NC600 được thiết kế cho một loạt các ứng dụng, bao gồm:

• Thiết bị tự động
• Hệ thống robot tiên tiến
• Hệ thống kiểm soát quy trình
• Các dụng cụ khoa học chính xác
• Máy công cụ CNC như máy quay, máy xay và máy nghiền
• Thiết bị đo chính xác cao hoạt động trong môi trường khắc nghiệt bao gồm rung động, biến động nhiệt độ và ô nhiễm

Nội dung bao bì và thông số kỹ thuật
Cấu hình tiêu chuẩn
Thang kính tuyến tính: loạt NC600, chiều dài đo tiêu chuẩn 140-3240 mm
Đầu đọc: Mô-đun cảm biến quang chính xác cao
Thiết bị phụ kiện: ắp đặt phần cứng và dây cáp kết nối
Các thông số hiệu suất
Độ phân giải: 0,5 μm, 1 μm, 5 μm tùy chọn để đáp ứng các yêu cầu ứng dụng khác nhau
Tùy chỉnh: Độ dài đo tùy chỉnh (L0) từ 100 mm đến 3000 mm có sẵn
Hệ thống quang học và nguyên tắc mã hóa
Bộ mã hóa sử dụng một hệ thống quét quang có độ phân giải cao. Khi đầu đọc di chuyển dọc theo thang đo, nó phát hiện các mô hình tốt nghiệp và chuyển đổi chúng thành các tín hiệu phản hồi vị trí chính xác.
So với mã nhị phân tự nhiên, mã Gray chỉ cho phép một bit thay đổi giữa các vị trí liền kề.có hiệu quả làm giảm lỗi đọc tín hiệu trong quá trình di chuyển tốc độ cao và cải thiện sự ổn định của hệ thống.

Độ phân giải và thiết kế cơ khí
Độ phân giải và độ chính xác
Độ phân giải của bộ mã hóa quang học tuyệt đối phụ thuộc vào mật độ của các dấu hiệu phân loại trên thang đo.Độ phân giải thường được thể hiện bằng bit hoặc Counts Per Revolution (CPR).
Kỹ thuật cơ khí cho các ứng dụng quy mô lớn
Bộ mã hóa NC600 được thiết kế đặc biệt cho các máy công cụ CNC lớn, với cấu trúc cơ học chắc chắn:

• Độ cứng cao hơn:Thiết kế nhấn mạnh tính toàn vẹn cấu trúc để duy trì sự ổn định dưới tải trọng nặng.
• Độ cứng cao:Thiết kế cấu trúc ổn định đảm bảo hiệu suất đáng tin cậy dưới tải trọng nặng.
• Hỗ trợ linh hoạt:Các hỗ trợ bổ sung có thể được cài đặt ở bất kỳ điểm nào dọc theo bộ mã hóa để tăng độ cứng và ổn định hoạt động.
• Phạm vi đo mở rộng:Chiều dài đo từ 1000 mm đến 3000 mm, lý tưởng cho các giường máy lớn.
